Tavsif

Ventilyator past bosimli, bir tomonlama so'rish ventilyatorlari turiga tegishli bo'lib, turli ventilyatsiya tizimlarida, yengil va og'ir sanoatning ishlab chiqarish qurilmalari va texnologik liniyalarida qo'llaniladi. Analoglar: ВР 80-75, ВР 86-77, ВРАН9, ВРАН6.

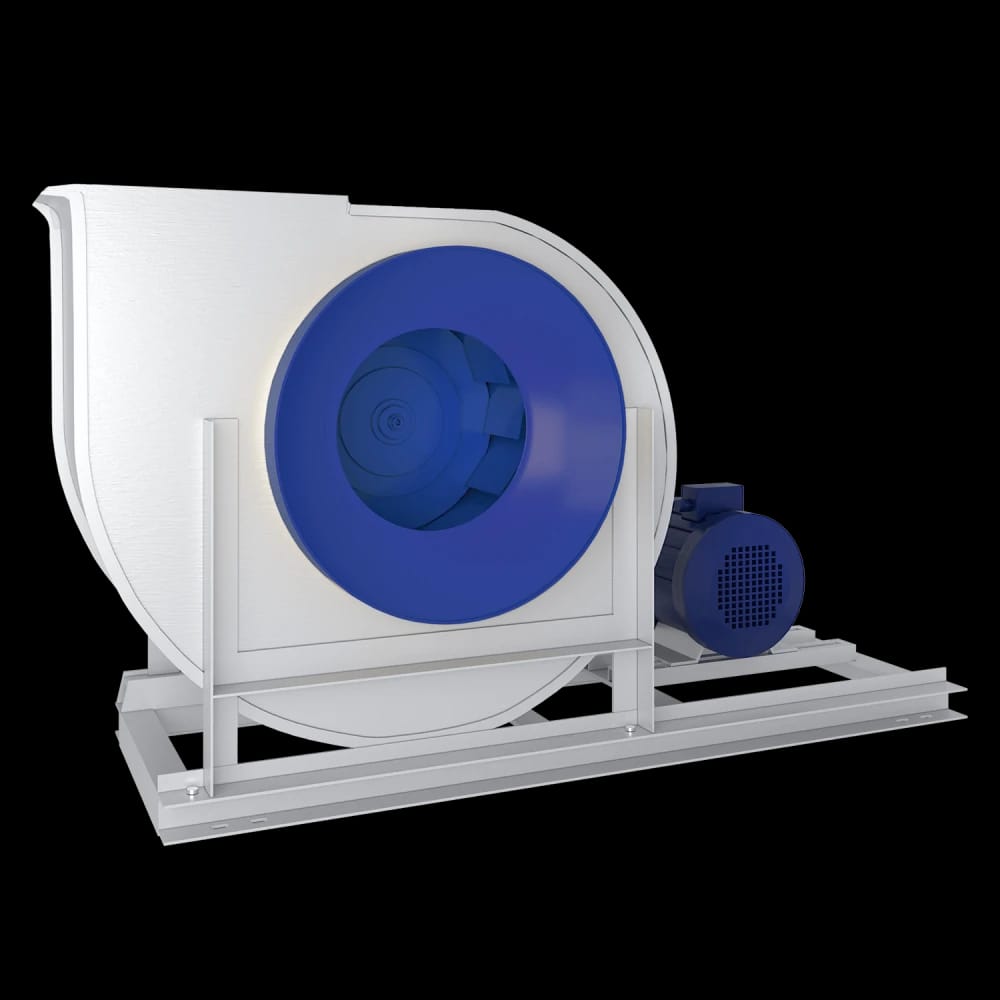

Ventilyator VC 4-75 (versiya 5)

Name: Ventilyator VC 4-75 (versiya 5)
Brand: Jihozvent
SKU: 54

Sotuvchi:Jihozvent

Birinchi bo'lib baholang

Modellar

6 ta model

Turi (SAP):

Turini tanlang

Bu modelda 6 ta tur bor — narxi turiga qarab farq qiladi

Narxini bilish

Savatga qo'shing va KP oling — narxni sotuvchi 1 ish kuni ichida beradi.

Narxini Jihozvent sotuvchisi aytib beradi — do'konga yozing.

Do'konga yozish

Yuk tashish va bojxonaMahsulot narxiga bojxona va yetkazib berish kiritilmagan

To'lov — bevosita sotuvchigaBank o'tkazmasi, karta, to'lov ilovasi yoki naqd — sotuvchi bilan kelishiladi

SotuvchiJihozvent Narxini Jihozvent sotuvchisi aytib beradi — do'konga yozing.

Do'konga yozish

Вентиляторы ВЦ 4-75 представлены 6 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 12-ью назад загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Рабочее колесо вентилятора соединено с двигателем клиноременной передачей. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.

Модель	Конструктивное исполнение	Мощность электродвигателя, кВт	Частота вращения раб. колеса, об/мин	Пределы параметров в рабочей зоне
Модель	Конструктивное исполнение	Мощность электродвигателя, кВт	Частота вращения раб. колеса, об/мин	Производительность, м3/ч	Полное давление, Па
ВЦ 4-75-6,3	5	0,55-7,5	660/1670	2900-7100/7300-18000	275-118/1800-750
ВЦ 4-75-8	5	0,75-11,0	495/1280	4500-11000/11700-27500	253-108/1630-700
ВЦ 4-75-10	5	1,1-18,5	395/1050	7050-17100/18400-45300	251-107/1800-720
ВЦ 4-75-12,5	5	3,0-30,0	385/850	13700-33500/29800-71400	375-154/1820-750
ВЦ 4-75-16	5	11,0-55,0	400/700	28500-71400/50800-126100	680-275/2020-830
ВЦ 4-75-20	5	45,0-75,0	420/500	30000-150000/40000-196000	1100-580/1560-875

Модельный ряд и краткие технические характеристики.

Конструктивное исполнение.

Положение корпуса.

Индекс	Назначение и материалы
О	Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь
К	Коррозионностойкое исполнение, материал – нержавеющая сталь
Ж	Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь
КЖ	Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С)
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК	Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВА	Взрывозащищенное исполнение, материал – алюминиевые сплавы
ДУ-400	Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь
ДУ-600	Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь

Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.

Пример обозначения:

ВЦ 4-75-8-О-5-4,0/1000-900-Пр0-У1

♦ ВЦ 4-75 - Типовое обозначение

♦ 8 - Типоразмер рабочего колеса, дм

♦ О - Назначение

♦ 5 - Конструктивное исполнение по ГОСТ 5976

♦ 4,0/1000 - Электродвигатель кВт/об.мин.

♦ 900 - Рабочее колесо, об.мин.

♦ Пр0 - Положение корпуса по ГОСТ 5976

♦ У1 - Климатическое исполнение по ГОСТ 115150
