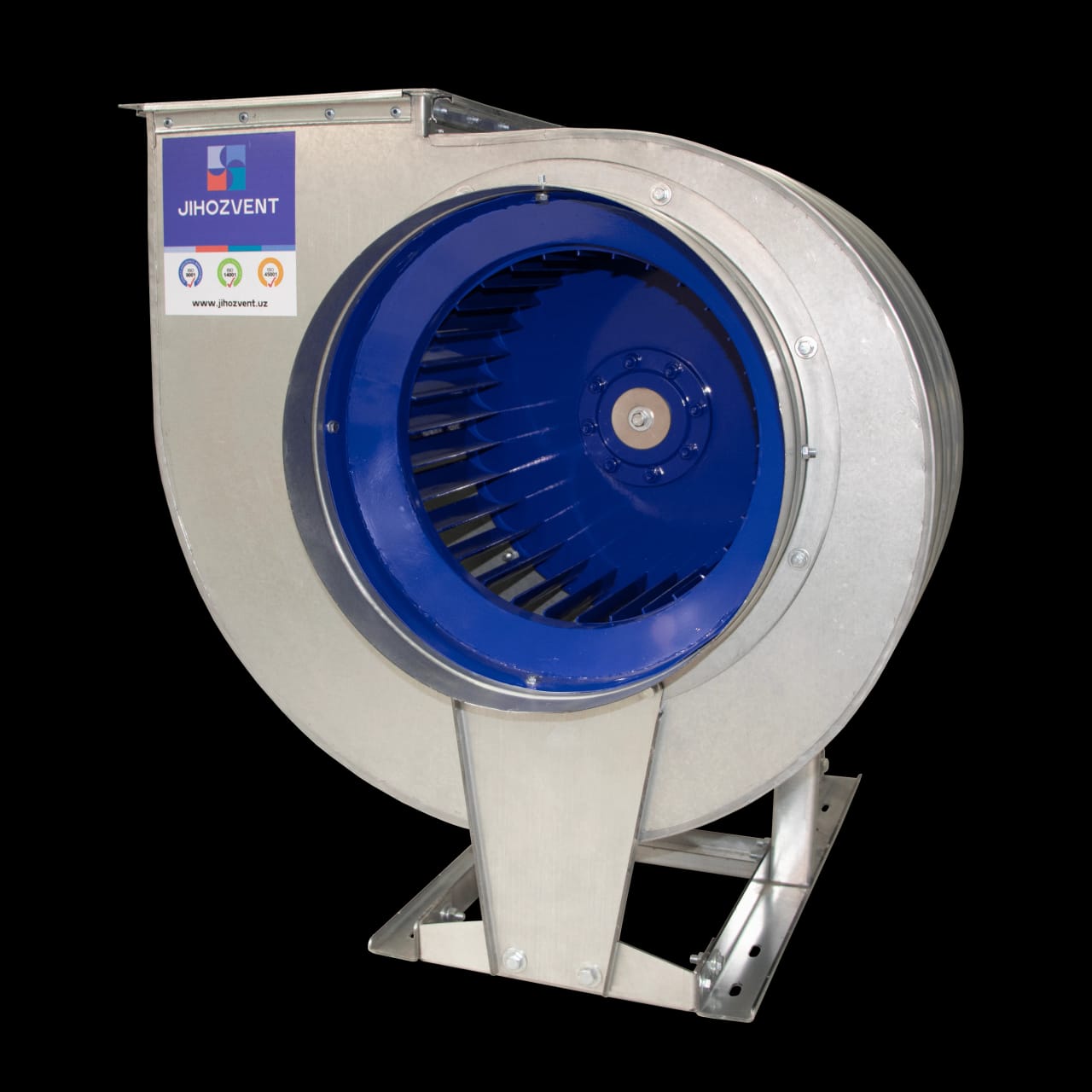

Ventilyator VC 14-46

Name: Ventilyator VC 14-46
Brand: Jihozvent
SKU: 51
Availability: InStock

Sotuvchi:Jihozvent

Birinchi bo'lib baholang

Modellar

7 ta model

Turi (SAP):

Turini tanlang

Bu modelda 3 ta tur bor — narxi turiga qarab farq qiladi

1 964 040 so'm

Yuk tashish va bojxonaMahsulot narxiga bojxona va yetkazib berish kiritilmagan

To'lov — bevosita sotuvchigaBank o'tkazmasi, karta, to'lov ilovasi yoki naqd — sotuvchi bilan kelishiladi

SotuvchiJihozvent Savolingiz bormi? Sotuvchi bilan to'g'ridan-to'g'ri bog'laning.

Do'konga yozish

Вентиляторы ВЦ 14-46 представлены 7 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из оцинкованного стального листа. Рабочее колесо с 32-мя вперед загнутыми лопатками, изготовленное из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.

Модель	Конструктивное исполнение	Комплектация электродвигателями		Пределы параметров в рабочей зоне
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па
ВЦ 14-46-2,0	1	0,25-2,2	1500/3000	570-1300/1110-2550	270-305/1080-1220
ВЦ 14-46-2,5	1	0,55-7,5	1500/3000	890-2550/1800-5100	410-495/1600-2000
ВЦ 14-46-3,15	1	0,55-3,0	1000/1500	1180-3550/1790-5400	320-380/710-890
ВЦ 14-46-4	1	1,5-11,0	1000/1500	2550-7550/3810-11400	540-660/1230-1550
ВЦ 14-46-5	1	5,5-30,0	1000/1500	5000-16000/7500-24500	860-1095/1980-2500
ВЦ 14-46-6,3	1	5,5-30,0	750/1000	7500-24600/10100-33100	790-990/1390-1780
ВЦ 14-46-8	1	18,5-90,0	750/1000	14400-48100/20500-654400	1250-1600/2200-2800

Модельный ряд и краткие технические характеристики.

Конструктивное исполнение.

Положение корпуса.

Индекс	Назначение и материалы
О	Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь
К	Коррозионностойкое исполнение, материал – нержавеющая сталь
Ж	Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь
КЖ	Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С)
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК	Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВА	Взрывозащищенное исполнение, материал – алюминиевые сплавы
ДУ-400	Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь
ДУ-600	Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь

Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.

Пример обозначения:

ВЦ 14-46-3,15-О-1-1,5/1500-Пр0-У1

♦ ВЦ 14-46 - Типовое обозначение

♦ 3,15 - Типоразмер рабочего колеса, дм

♦ О - Назначение

♦ 1 - Конструктивное исполнение по ГОСТ 5976

♦ 1,5/1500 - Электродвигатель кВт/об.мин.

♦ Пр0 - Положение корпуса по ГОСТ 5976

♦ У1 - Климатическое исполнение по ГОСТ 115150

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВЦ 14-46-2,5	1	0,37	1500	890-1200	410-470	25	ДО-38	5
ВЦ 14-46-2,5	1	0,55	1500	890-1900	410-520	24,16	ДО-38	5
ВЦ 14-46-2,5	1	0,75	1500	890-2400	410-510	24,16	ДО-38	5
ВЦ 14-46-2,5	1	1,1	1500	890-2550	410-495	31,98	ДО-38	5
ВЦ 14-46-2,5	1	2,2	3000	1800-2450	1600-1830	27	ДО-38	5
ВЦ 14-46-2,5	1	3,0	3000	1800-3200	1600-2040	43	ДО-38	5
ВЦ 14-46-2,5	1	4,0	3000	1800-3900	1600-2100	43,13	ДО-38	5
ВЦ 14-46-2,5	1	5,5	3000	1800-4900	1600-2000	48,67	ДО-38	5
ВЦ 14-46-2,5	1	7,5	3000	1800-5100	1600-2000	66,16	ДО-39	5

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
76	77	78	79	74	72	70	83	90

Частота вращения, 1500 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
92	92	93	94	95	90	88	100	93

Частота вращения, 3000 об/мин.

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВЦ 14-46-2	1	0,18	1500	570-800	270-310	21	ДО-38	5
ВЦ 14-46-2	1	0,25	1500	570-1070	270-330	16,26	ДО-38	5
ВЦ 14-46-2	1	0,37	1500	570-1300	270-305	16,26	ДО-38	5
ВЦ 14-46-2	1	0,75	1500	570-1300	270-305	20	ДО-38	5
ВЦ 14-46-2	1	1,1	3000	1110-1570	1080-1210	25	ДО-38	5
ВЦ 14-46-2	1	1,5	3000	1110-2000	1080-1310	23,74	ДО-38	5
ВЦ 14-46-2	1	2,2	3000	1110-2550	1080-1220	26,34	ДО-38	5

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
71	75	77	84	70	67	60	86	90

Частота вращения, 1500 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
83	88	91	94	95	87	84	99	93

Частота вращения, 3000 об/мин.

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВЦ 14-46-3,15	1	0,37	1000	1180-1600	320-370	38	ДО-38	5
ВЦ 14-46-3,15	1	0,55	1000	1180-2610	320-405	28,24	ДО-38	5
ВЦ 14-46-3,15	1	0,75	1000	1180-3350	320-390	32,69	ДО-38	5
ВЦ 14-46-3,15	1	1,1	1000	1180-3550	320-380	35,29	ДО-38	5
ВЦ 14-46-3,15	1	1,1	1000	1180-3550	320-380	50	ДО-38	5
ВЦ 14-46-3,15	1	1,5	1500	1790-3400	710-910	35,29	ДО-38	5
ВЦ 14-46-3,15	1	2,2	1500	1790-4800	710-900	39,32	ДО-38	5
ВЦ 14-46-3,15	1	3,0	1500	1790-5400	710-890	43,44	ДО-39	5

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
74	76	82	69	66	59	59	83	90

Частота вращения, 1000 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
79	83	85	91	78	75	68	92	93

Частота вращения, 1500 об/мин.

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВЦ 14-46-4	1	1,1	1000	2550-3550	540-625	65	ДО-39	5
ВЦ 14-46-4	1	1,5	1000	2550-4750	540-680	53,46	ДО-39	5
ВЦ 14-46-4	1	2,2	1000	2550-6600	540-690	61,56	ДО-39	5
ВЦ 14-46-4	1	3,0	1000	2550-7550	540-660	77,92	ДО-39	5
ВЦ 14-46-4	1	4,0	1500	3810-5450	1230-1480	63,76	ДО-39	5
ВЦ 14-46-4	1	5,5	1500	3810-6850	1230-1580	83,92	ДО-39	5
ВЦ 14-46-4	1	7,5	1500	3810-10300	1230-1565	109,15	ДО-40	5
ВЦ 14-46-4	1	11,0	1500	3810-11400	1230-1550	123,15	ДО-40	5

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
83	83	85	81	78	75	68	87	90

Частота вращения, 1000 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
92	93	92	94	91	88	75	96	93

Частота вращения, 1500 об/мин.

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВЦ 14-46-5	1	4,0	1000	5000-8400	860-1070	132	ДО-39	5
ВЦ 14-46-5	1	5,5	1000	5000-11150	860-1150	131,38	ДО-39	5
ВЦ 14-46-5	1	7,5	1000	5000-14150	860-1120	144,35	ДО-39	5
ВЦ 14-46-5	1	11,0	1000	5000-16000	860-1095	181,52	ДО-39	5
ВЦ 14-46-5	1	11,0	1500	7500-10800	1980-2380	146,24	ДО-39	5
ВЦ 14-46-5	1	15,0	1500	7500-14500	1980-2500	184,52	ДО-40	5
ВЦ 14-46-5	1	18,5	1500	7500-17000	1980-2540	233,52	ДО-40	5
ВЦ 14-46-5	1	22,0	1500	7500-19000	1980-2580	235,53	ДО-40	5
ВЦ 14-46-5	1	30,0	1500	7500-24500	1980-2500	256,40	ДО-40	6

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
87	88	92	94	90	86	81	73	94

Частота вращения, 1000 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
97	98	102	104	100	96	91	83	104

Частота вращения, 1500 об/мин.

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВЦ 14-46-8	1	15,0	750	14400-24100	1250-1530	435	ДО-43	6
ВЦ 14-46-8	1	18,5	750	14400-27500	1250-1580	473	ДО-43	6
ВЦ 14-46-8	1	22,0	750	14400-32000	1250-1640	513	ДО-43	6
ВЦ 14-46-8	1	30,0	750	14400-41000	1250-1630	558	ДО-43	6
ВЦ 14-46-8	1	37,0	750	14400-48100	1250-1600	567	ДО-43	6
ВЦ 14-46-8	1	37,0	1000	20500-33800	2200-2750	589	ДО-43	6
ВЦ 14-46-8	1	45,0	1000	20500-40000	2200-2850	724	ДО-43	6
ВЦ 14-46-8	1	55,0	1000	20500-47100	2200-2900	780	ДО-43	6
ВЦ 14-46-8	1	75,0	1000	20500-59100	2200-2850	950	ДО-43	6
ВЦ 14-46-8	1	90,0	1000	20500-65400	2200-2800	990	ДО-43	6

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
96	97	101	103	99	95	90	82	103

Частота вращения, 750 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
103	104	108	110	106	102	97	89	110

Частота вращения, 1000 об/мин.

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВЦ 14-46-6,3	1	5,5	750	7500-12600	790-980	184,08	ДО-41	6
ВЦ 14-46-6,3	1	7,5	750	7500-17300	790-1040	221,60	ДО-41	6
ВЦ 14-46-6,3	1	11,0	750	7500-23000	790-1020	255,60	ДО-41	6
ВЦ 14-46-6,3	1	15,0	750	7500-24600	790-990	284,40	ДО-41	6
ВЦ 14-46-6,3	1	11,0	1000	10100-15600	1390-1640	255,0	ДО-41	6
ВЦ 14-46-6,3	1	15,0	1000	10100-20500	1390-1790	239,60	ДО-42	6
ВЦ 14-46-6,3	1	18,5	1000	10100-24400	1390-1820	284,40	ДО-42	6
ВЦ 14-46-6,3	1	22,0	1000	10100-28000	1390-1810	335,32	ДО-42	6
ВЦ 14-46-6,3	1	30,0	1000	10100-33100	1390-1780	360,32	ДО-42	6

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
88	89	93	95	91	87	82	74	93

Частота вращения, 750 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
96	97	101	103	99	95	90	82	110

Частота вращения, 1000 об/мин.

ВЦ 14-46-2,5

ВЦ 14-46-2

ВЦ 14-46-3,15

ВЦ 14-46-4

ВЦ 14-46-5

ВЦ 14-46-8

ВЦ 14-46-6,3

Габаритные и присоединительные размеры

Модель	Электродвигатель	Размеры, мм
Модель	Электродвигатель	H	H1	B	B1	B2	L	l
ВЦ 14-46-2	0,25/1500	421	269	371	130	90,5	425	158
ВЦ 14-46-2	0,37/1500	421	269	371	130	90,5	425	158
ВЦ 14-46-2	1,5/3000	438	286	371	130	90,5	495	158
ВЦ 14-46-2	2,2/3000	438	286	371	130	90,5	495	158
ВЦ 14-46-2,5	0,55/1500	510	318	458,5	162,5	108	498	175
ВЦ 14-46-2,5	0,75/1500	510	318	458,5	162,5	108	498	175
ВЦ 14-46-2,5	1,1/1500	519	327	458,5	162,5	108	521	175
ВЦ 14-46-2,5	4,0/3000	510	314	458,5	162,5	108	585,5	175
ВЦ 14-46-2,5	5,5/3000	510	314	458,5	162,5	108	616,5	175
ВЦ 14-46-2,5	7,5/3000	518	326	458,5	162,5	108	660,5	175
ВЦ 14-46-3,15	0,55/1000	590	357	572,5	205	130,5	575	198
ВЦ 14-46-3,15	0,75/1000	600	366	572,5	205	130,5	575	198
ВЦ 14-46-3,15	1,1/1000	600	366	572,5	205	130,5	585	198
ВЦ 14-46-3,15	1,5/1500	600	366	572,5	205	130,5	585	198
ВЦ 14-46-3,15	2,2/1500	610	376	572,5	205	130,5	602	198
ВЦ 14-46-3,15	3,0/1500	620	386	572,5	205	130,5	625	198
ВЦ 14-46-4	1,5/1000	759	472	728	260	160	663	235
ВЦ 14-46-4	2,2/1000	769	482	728	260	160	723	235
ВЦ 14-46-4	3,0/1000	780	494	728	260	160	758	235
ВЦ 14-46-4	4,0/1500	768	482	728	260	160	723	235
ВЦ 14-46-4	5,5/1500	780	495	728	260	160	758	235
ВЦ 14-46-4	7,5/1500	800	515	728	260	160	783	235
ВЦ 14-46-4	11,0/1500	800	515	728	260	160	821	235
ВЦ 14-46-5	5,5/1000	945	593	905	325	204	850	283
ВЦ 14-46-5	7,5/1000	945	593	905	325	204	889	283
ВЦ 14-46-5	11,0/1000	935	583	905	325	204	1021	283
ВЦ 14-46-5	11,0/1500	945	593	905	325	204	889	283
ВЦ 14-46-5	15,0/1500	935	583	905	325	204	1021	283
ВЦ 14-46-5	18,5/1500	935	583	905	325	204	1051	283
ВЦ 14-46-5	22,0/1500	955	603	905	325	204	1091	283
ВЦ 14-46-5	30,0/1500	955	603	905	325	204	1070	285
ВЦ 14-46-6,3	5,5/750	1130	685	1132	410	250	924	285
ВЦ 14-46-6,3	7,5/750	1160	713	1132	410	250	1095	329
ВЦ 14-46-6,3	11,0/750	1160	713	1132	410	250	1125	329
ВЦ 14-46-6,3	15,0/750	1180	733	1132	410	250	1145	329
ВЦ 14-46-6,3	15,0/1000	1160	713	1132	410	250	1125	329
ВЦ 14-46-6,3	18,5/1000	1180	733	1132	410	250	1145	329
ВЦ 14-46-6,3	22,0/1000	1200	753	1132	410	250	1235	329
ВЦ 14-46-6,3	30,0/1000	1200	753	1132	410	250	1285	329
ВЦ 14-46-8	18,5/750	1455	905	1441	520	316	1445	400
ВЦ 14-46-8	22,0/750	1455	930	1441	520	316	1445	400
ВЦ 14-46-8	30,0/750	1480	930	1441	520	316	1445	400
ВЦ 14-46-8	37,0/750	1455	905	1441	520	316	1400	400
ВЦ 14-46-8	37,0/1000	1455	905	1441	520	316	1355	400
ВЦ 14-46-8	45,0/1000	1455	905	1441	520	316	1445	400
ВЦ 14-46-8	55,0/1000	1455	905	1441	520	316	1428	400
ВЦ 14-46-8	75,0/1000	1485	935	1441	520	316	1560	400
ВЦ 14-46-8	90,0/1000	1485	935	1441	520	316	1560	400

ВЦ 14-46-2 — ВЦ 14-46-8

ВЦ 14-46-10 — ВЦ 14-46-20

Модель	Размеры, мм
Модель	D	A1	A2	d	n
ВЦ 14-46-2	202	140	164	8х12	4
ВЦ 14-46-2,5	252	174	198	8х12	4
ВЦ 14-46-3,15	315	219,5	243	8х12	4
ВЦ 14-46-4	400	279	303	8х12	4
ВЦ 14-46-5	501	348	379	11х14	4
ВЦ 14-46-6,3	630	439	470	11х14	4
ВЦ 14-46-8	800	560	600	12х20	16

Модель	Размеры, мм
Модель	C	C1	C2	c	d2	n2
ВЦ 14-46-2	234	120	32	70	9х20	10
ВЦ 14-46-2,5	198	140	52	70	9х20	10
ВЦ 14-46-3,15	256	240	46	80	9х25	10
ВЦ 14-46-4	308	308	95	80	9х25	10
ВЦ 14-46-5	379	418	125	100	11х25	10
ВЦ 14-46-6,3	465	540	165	100	12х30	10
ВЦ 14-46-8	710	860	195	-	14х30	12

Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.

Tavsif

Qo'llanilishi

Belgilash

Xususiyatlari

O'lchamlari
