Tavsif

Ushbu ventilyator yuqori bosimli, bir tomonlama so‘ruvchi ventilyatorlar turiga kiradi va turli xil ventilyatsiya tizimlari, ishlab chiqarish o‘rnatmalari va yengil hamda og‘ir sanoatning texnologik liniyalarida qo‘llaniladi.

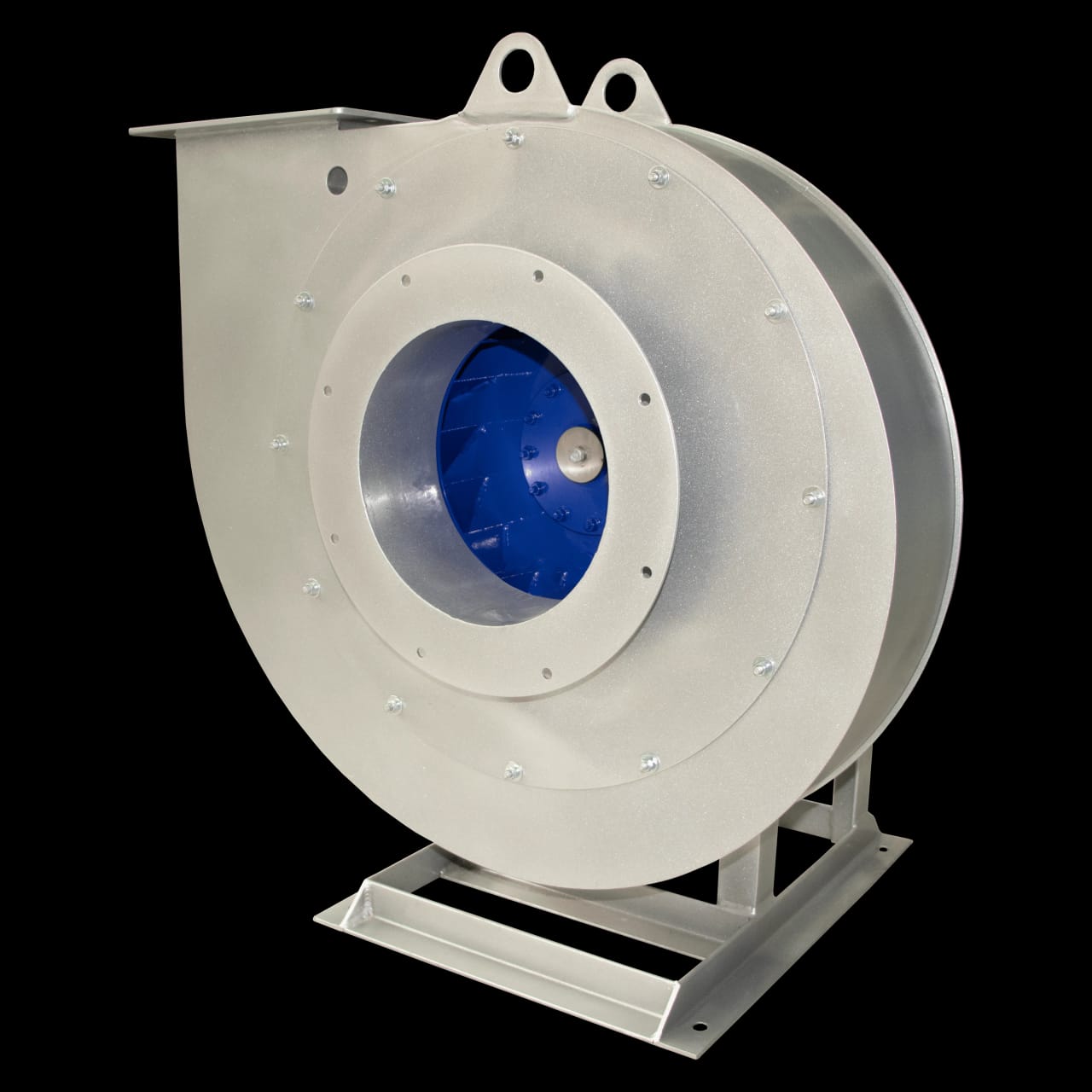

Ventilyator VR 6-28

Name: Ventilyator VR 6-28
Brand: Jihozvent
SKU: 52

Sotuvchi:Jihozvent

Birinchi bo'lib baholang

Modellar

11 ta model

Turi (SAP):

Turini tanlang

Bu modelda 6 ta tur bor — narxi turiga qarab farq qiladi

Narxini bilish

Savatga qo'shing va KP oling — narxni sotuvchi 1 ish kuni ichida beradi.

Narxini Jihozvent sotuvchisi aytib beradi — do'konga yozing.

Do'konga yozish

Yuk tashish va bojxonaMahsulot narxiga bojxona va yetkazib berish kiritilmagan

To'lov — bevosita sotuvchigaBank o'tkazmasi, karta, to'lov ilovasi yoki naqd — sotuvchi bilan kelishiladi

SotuvchiJihozvent Narxini Jihozvent sotuvchisi aytib beradi — do'konga yozing.

Do'konga yozish

Вентиляторы ВР 6-28 представлены 11 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 16-тью назад загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.

Модель	Конструктивное исполнение	Комплектация электродвигателями		Пределы параметров в рабочей зоне
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па
ВР 6-28-4	1	0,37-3,0	1500/3000	468-1260/1008-2700	680-550/3000-2500
ВР 6-28-4,5	1	0,75-5,5	1500/3000	648-1872/1368-3960	890-690/3750-3000
ВР 6-28-5	1	1,1-11,0	1500/3000	900-2664/1800-5436	1100-860/4750-3500
ВР 6-28-5,6	1	2,2-18,5	1500/3000	1260-3600/2700-7920	1420-1100/6100-4500
ВР 6-28-6,3	1	4,0-30,0	1500/3000	1800-5220/3600-10800	1820-1450/7500-6000
ВР 6-28-7,1	1	7,5-55,0	1500/3000	2520-7560/5400-15840	2300-1800/9850-7600
ВР 6-28-8	1	11,0-90,0	1500/3000	3780-10800/7740-22140	3050-2400/13000-10000
ВР 6-28-9	1	22,0-160,0	1500/3000	5400-16200/10800-32400	3850-3000/16000-13000
ВР 6-28-10	1	37,0	1500	7560-21600	4800-3800
ВР 6-28-11,2	1	18,5-75,0	1000/1500	6840-19980/10800-30600	2700-2100/6150-4850
ВР 6-28-12,5	1	37,0-110,0	1000/1500	9900-28440/14760-42480	3300-2700/7550-6100

Модельный ряд и краткие технические характеристики.

Конструктивное исполнение.

Положение корпуса.

Индекс	Назначение и материалы
О	Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь
К	Коррозионностойкое исполнение, материал – нержавеющая сталь
Ж	Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь
КЖ	Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С)
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК	Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВА	Взрывозащищенное исполнение, материал – алюминиевые сплавы

Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.

Пример обозначения:

ВР 6-28-5-О-1-1,1/1500-Пр0-У1

♦ ВР 6-28 - Типовое обозначение

♦ 5 - Типоразмер рабочего колеса, дм

♦ О - Назначение

♦ 1 - Конструктивное исполнение по ГОСТ 5976

♦ 1,1/1500 - Электродвигатель кВт/об.мин.

♦ Пр0 - Положение корпуса по ГОСТ 5976

♦ У1 - Климатическое исполнение по ГОСТ 115150

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВР 6-28-4	1	0,37	1500	468-1260	680-550	53	ДО-39	4
ВР 6-28-4	1	3,0	3000	1008-2700	3000-2500	65	ДО-39	4

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
75	79	80	82	78	74	70	62	82

Частота вращения, 1500 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
78	81	82	85	80	76	72	64	86

Частота вращения, 3000 об/мин.

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВР 6-28-6,3	1	4,0	1500	1800-5220	1820-1450	130	ДО-42	4
ВР 6-28-6,3	1	30,0	3000	3600-10800	7500-6000	310	ДО-42	4

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
86	90	92	94	88	86	80	72	96

Частота вращения, 1500 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
89	92	97	102	103	99	97	92	107

Частота вращения, 3000 об/мин.

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВР 6-28-10	1	37,0	1500	7560-21600	4800-3800	575	ДО-44	4

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
95	98	103	104	100	98	93	81	106

Частота вращения, 1500 об/мин.

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВР 6-28-5	1	1,1	1500	900-2664	1100-860	88	ДО-40	4
ВР 6-28-5	1	11,0	3000	1800-5436	4750-3500	145	ДО-40	4

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
78	81	82	85	80	76	72	64	88

Частота вращения, 1500 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
86	88	97	98	101	96	92	88	96

Частота вращения, 3000 об/мин.

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВР 6-28-8	1	11,0	1500	3780-10800	3050-2400	260	ДО-42	4
ВР 6-28-8	1	90,0	3000	7740-22140	13000-10000	710	ДО-42	8

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
91	94	97	99	98	97	88	79	102

Частота вращения, 1500 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
98	100	104	108	108	106	102	98	114

Частота вращения, 3000 об/мин.

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВР 6-28-5,6	1	2,2	1500	1260-3600	1420-1100	115	ДО-41	4
ВР 6-28-5,6	1	18,5	3000	2700-7920	6100-4500	226	ДО-41	4

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
82	86	88	90	84	82	76	68	90

Частота вращения, 1500 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
86	88	95	98	101	96	92	88	102

Частота вращения, 3000 об/мин.

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВР 6-28-7,1	1	7,5	1500	2520-7560	2300-1800	210	ДО-42	4
ВР 6-28-7,1	1	55,0	3000	5400-15840	9850-7600	520	ДО-42	6

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
88	92	94	96	90	92	84	78	101

Частота вращения, 1500 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
91	94	99	104	106	101	99	94	109

Частота вращения, 3000 об/мин.

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВР 6-28-12,5	1	37,0	1000	9900-28440	3300-2700	885	ДО-44	6
ВР 6-28-12,5	1	110,0	1500	14760-42480	7550-6100	1195	ДО-45	6

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
94	97	99	103	99	97	92	86	98

Частота вращения, 1000 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
99	104	108	109	104	103	98	92	118

Частота вращения, 1500 об/мин.

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВР 6-28-11,2	1	18,5	1000	6840-19980	2700-2100	705	ДО-44	4
ВР 6-28-11,2	1	75,0	1500	10800-30600	6150-4850	950	ДО-44	6

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
92	95	99	101	97	95	90	80	96

Частота вращения, 1000 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
97	101	106	107	102	100	95	85	108

Частота вращения, 1500 об/мин.

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВР 6-28-4,5	1	0,75	1500	648-1872	890-690	65	ДО-39	4
ВР 6-28-4,5	1	5,5	3000	1368-3960	3750-3000	90	ДО-39	4

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
80	83	84	88	82	79	74	66	88

Частота вращения, 1500 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
84	86	95	96	99	94	90	86	96

Частота вращения, 3000 об/мин.

Технические характеристики

Модель	Конструктивное исполнение	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Виброизолятор
Модель	Конструктивное исполнение	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более	Тип	Кол.
ВР 6-28-9	1	22,0	1500	5400-16200	3850-3000	410	ДО-43	6
ВР 6-28-9	1	160,0	3000	10800-32400	16000-13000	1195	ДО-44	6

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
92	96	97	99	98	97	90	82	104

Частота вращения, 1500 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
94	96	101	106	106	104	100	96	110

Частота вращения, 3000 об/мин.

ВР 6-28-4

ВР 6-28-6,3

ВР 6-28-10

ВР 6-28-5

ВР 6-28-8

ВР 6-28-5,6

ВР 6-28-7,1

ВР 6-28-12,5

ВР 6-28-11,2

ВР 6-28-4,5

ВР 6-28-9

Габаритные и присоединительные размеры

Модель	Электродвигатель	Размеры, мм
Модель	Электродвигатель	A	H	h	L	Lmax
ВР 6-28-4	0,37/1500	240	380	267	110	400
ВР 6-28-4	3,0/3000	240	380	267	110	480
ВР 6-28-4,5	0,75/1500	270	430	295	125	450
ВР 6-28-4,5	5,5/3000	270	430	295	125	550
ВР 6-28-5	1,1/1500	300	470	325	140	470
ВР 6-28-5	11,0/3000	30	470	325	140	660
ВР 6-28-5,6	2,2/1500	335	530	360	155	550
ВР 6-28-5,6	18,5/3000	335	530	360	155	830
ВР 6-28-6,3	4,0/1500	380	580	400	175	620
ВР 6-28-6,3	30,0/3000	380	580	400	175	870
ВР 6-28-7,1	7,5/1500	425	670	460	195	700
ВР 6-28-7,1	55,0/3000	425	670	460	195	1100
ВР 6-28-8	11,0/1500	480	730	513	220	770
ВР 6-28-8	90,0/3000	480	730	513	220	1150
ВР 6-28-9	22,0/1500	540	820	570	250	1000
ВР 6-28-9	160,0/3000	540	820	570	250	1450
ВР 6-28-10	37,0/1500	600	900	630	275	1200
ВР 6-28-11,2	18,5/1000	670	1000	703	300	1050
ВР 6-28-11,2	75,0/1500	670	1000	703	300	1250
ВР 6-28-12,5	37,0/1000	750	1100	780	340	1240
ВР 6-28-12,5	110,0/1500	750	1100	780	340	1500

Модель	Электродвигатель	Размеры, мм
Модель	Электродвигатель	D	D1	d	n	L1	L2	B1	B2	t1	t2	d1	n1	B	L3	L4	d2	n2
ВР 6-28-4	0,37/1500	200	230	9	8	160	120	190	150	95	75	9	8	320	315	72	12	4
ВР 6-28-4	3,0/3000	200	230	9	8	160	120	190	150	95	75	9	8	320	385	72	12	6
ВР 6-28-4,5	0,75/1500	225	260	9	8	180	135	210	165	105	83	9	8	350	360	80	14	6
ВР 6-28-4,5	5,5/3000	225	260	9	8	180	135	210	165	105	83	9	8	350	430	80	14	6
ВР 6-28-5	1,1/1500	250	290	9	8	200	150	230	180	100	100	9	10	380	385	90	14	6
ВР 6-28-5	11,0/3000	250	290	9	8	200	150	230	180	100	100	9	10	380	535	90	14	6
ВР 6-28-5,6	2,2/1500	280	320	9	8	225	170	255	200	100	100	9	10	450	450	100	16	6
ВР 6-28-5,6	18,5/3000	280	320	9	8	225	170	255	200	100	100	9	10	450	650	100	16	6
ВР 6-28-6,3	4,0/1500	315	360	9	12	252	190	282	220	100	100	9	10	530	530	125	16	6
ВР 6-28-6,3	30,0/3000	315	360	9	12	252	190	282	220	100	100	9	10	530	730	125	16	6
ВР 6-28-7,1	7,5/1500	355	405	11	12	285	215	330	260	100	100	11	12	600	600	135	18	6
ВР 6-28-7,1	55,0/3000	355	405	11	12	285	215	330	260	100	100	11	12	600	850	135	18	6
ВР 6-28-8	11,0/1500	400	455	11	12	320	240	360	280	90	94	11	14	680	640	150	18	4
ВР 6-28-8	90,0/3000	400	455	11	12	320	240	360	280	90	94	11	14	680	960	150	18	6
ВР 6-28-9	22,0/1500	450	510	11	12	360	270	400	312	100	104	11	14	750	790	165	18	6
ВР 6-28-9	160,0/3000	450	510	11	12	360	270	400	312	100	104	11	14	750	1080	165	18	6
ВР 6-28-10	37,0/1500	500	570	13	12	400	300	440	342	110	114	13	14	800	900	190	20	6
ВР 6-28-11,2	18,5/1000	560	640	13	12	448	336	488	378	122	126	13	14	850	900	210	20	6
ВР 6-28-11,2	75,0/1500	560	640	13	12	448	336	488	378	122	126	13	14	850	1040	210	20	6
ВР 6-28-12,5	37,0/1000	625	715	13	12	500	375	540	420	135	140	13	14	900	1060	230	20	6
ВР 6-28-12,5	110,0/1500	625	715	13	12	500	375	540	420	135	140	13	14	900	1200	230	20	6

Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.

Tavsif

Qo'llanilishi

Belgilash

Xususiyatlari

O'lchamlari
