Tavsif

Ushbu ventilyator maxsus o‘rta bosimli ventilyatorlar turiga kiradi va doimiy tokli elektr dvigatellarni puflash va sovitish uchun qo‘llaniladi. Asosiy maqsadidan tashqari, ventilyator statsionar shamollatish va havo konditsionerlash tizimlarida ham, turli maqsadlarga mo‘ljallangan texnologik qurilmalarda ham qo‘llanilishi mumkin.

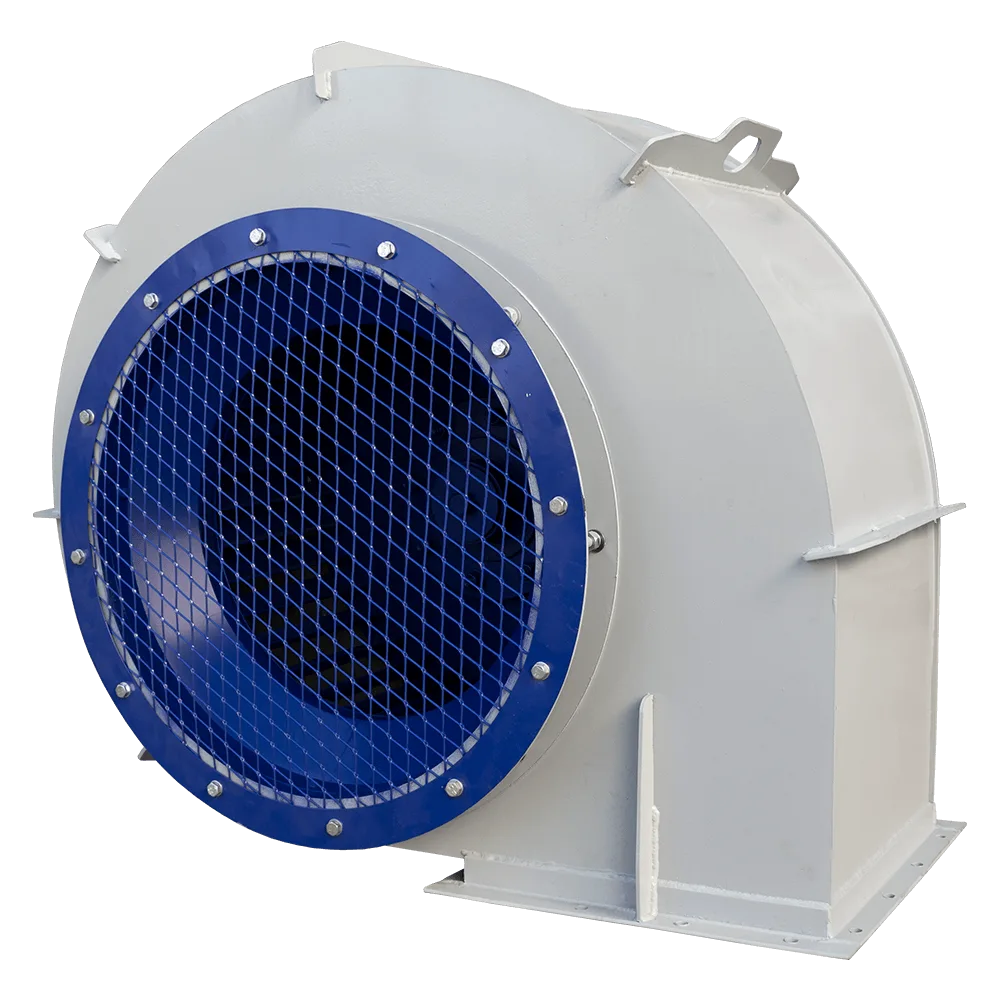

Maxsus ventilyator

Name: Maxsus ventilyator
Brand: Jihozvent
SKU: 72

Sotuvchi:Jihozvent

Birinchi bo'lib baholang

Modellar

5 ta model

Turi (SAP):

Turini tanlang

Narxini bilish

Savatga qo'shing va KP oling — narxni sotuvchi 1 ish kuni ichida beradi.

Narxini Jihozvent sotuvchisi aytib beradi — do'konga yozing.

Do'konga yozish

Yuk tashish va bojxonaMahsulot narxiga bojxona va yetkazib berish kiritilmagan

To'lov — bevosita sotuvchigaBank o'tkazmasi, karta, to'lov ilovasi yoki naqd — sotuvchi bilan kelishiladi

SotuvchiJihozvent Narxini Jihozvent sotuvchisi aytib beradi — do'konga yozing.

Do'konga yozish

Специальны вентиляторы представлены в 5 моделях, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет усиленный спиральный корпус в виде улитки, и рабочее колесо с 32-мя вперед загнутыми лопатками, изготовленные из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение имеет конструкцию с направлением потока воздуха вниз. Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.

Модель	Диаметр рабочего колеса, мм	Комплектация электродвигателями		Пределы параметров в рабочей зоне
Модель	Диаметр рабочего колеса, мм	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па
В-2	200	0,25-2,2	1500/3000	570-1300/1110-2550	270-305/1080-1220
ВДПЭ-52	250	0,55-7,5	1500/3000	890-2550/1800-5100	410-495/1600-2000
В-3	315	1,5-3,0	1500	1790-5400	710-890
ВДПЭ-4	400	4,0-11,0	1500	3810-11400	1230-1550
ВДПБ-5	500	11,0-30,0	1500	7500-24500	1980-2500

Модельный ряд и краткие технические характеристики.

Индекс	Область применения
В-2	электродвигатель постоянного тока ДПВ, предназначенного для привода механизмов на экскаваторах.
ВДПЭ-52	электродвигатель постоянного тока ДПВ-52 и ДПЭ-52, предназначенного для привода механизмов на экскаваторах.
В-3	электродвигатель постоянного тока ДПВ, предназначенного для привода механизмов на экскаваторах.
ВДПЭ-4	электродвигатель постоянного тока ДПЭ, предназначенного для привода механизмов на экскаваторах.
ВДПБ-5	электродвигатель постоянного тока ДПБ, предназначенного для привода механизма буровой установки.


Левое направление вращения рабочего колеса.	Правое направление вращения рабочего колеса.

Индекс	Назначение и материалы
О	Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь
К	Коррозионностойкое исполнение, материал – нержавеющая сталь
Ж	Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь
КЖ	Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С)
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК	Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВА	Взрывозащищенное исполнение, материал – алюминиевые сплавы

Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.

Пример обозначения:

ВДПЭ-4-О-7,5/1500-Пр-У1

♦ ВДПЭ-4 - Типовое обозначение

♦ О - Назначение

♦ 7,5/1500 - Электродвигатель кВт/об.мин.

♦ Пр - Направление вращения рабочего колеса

♦ У1 - Климатическое исполнение по ГОСТ 115150

Технические характеристики

Модель	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более
Модель	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более
ВДПЭ-52	0,55	1500	890-1900	410-520	67,0
ВДПЭ-52	0,75	1500	890-2400	410-510	67,0
ВДПЭ-52	1,1	1500	890-2550	410-495	72,0
ВДПЭ-52	4,0	3000	1800-3900	1600-2100	94,5
ВДПЭ-52	5,5	3000	1800-4900	1600-2000	98,0
ВДПЭ-52	7,5	3000	1800-5100	1600-2000	107,5

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
76	77	78	79	74	72	70	83	90

Частота вращения, 1500 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
92	92	93	94	95	90	88	100	93

Частота вращения, 3000 об/мин.

Технические характеристики

Модель	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более
Модель	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более
ВДПЭ-4	4,0	1500	3810-5450	1230-1480	117,0
ВДПЭ-4	5,5	1500	3810-6850	1230-1580	129,0
ВДПЭ-4	7,5	1500	3810-10300	1230-1565	145,0
ВДПЭ-4	11,0	1500	3810-11400	1230-1550	165,0

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
92	93	92	94	91	88	75	96	93

Частота вращения, 1500 об/мин.

Технические характеристики

Модель	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более
Модель	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более
В-3	1,5	1500	1790-3400	710-910	70,0
В-3	2,2	1500	1790-4800	710-900	70,5
В-3	3,0	1500	1790-5400	710-890	80,0

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
79	83	85	91	78	75	68	92	93

Частота вращения, 1500 об/мин.

Технические характеристики

Модель	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более
Модель	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более
В-2	0,25	1500	570-1070	270-330	17,5
В-2	0,37	1500	570-1300	270-305	19,0
В-2	1,5	3000	1110-2000	1080-1310	24,0
В-2	2,2	3000	1110-2550	1080-1220	26,5

Аэродинамические характеристики

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
71	75	77	84	70	67	60	86	90

Частота вращения, 1500 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
83	88	91	94	95	87	84	99	93

Частота вращения, 3000 об/мин.

Технические характеристики

Модель	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более
Модель	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более
ВДПБ-5	11,0	1500	7500-10800	1980-2380	210,0
ВДПБ-5	15,0	1500	7500-14500	1980-2500	254,0
ВДПБ-5	18,5	1500	7500-17000	1980-2540	262,0
ВДПБ-5	22,0	1500	7500-19000	1980-2580	286,0
ВДПБ-5	30,0	1500	7500-24500	1980-2500	310,0
