Tavsif

Ushbu ventilyator tomga o‘rnatiladigan past bosimli ventilyatorlar turiga kiradi va tutundan himoya tizimlari uchun mo‘ljallangan. Bu ventilyatorlar tashqi havoni zinapoyalar, lift shaxtalari va boshqa zonalarga to‘g‘ridan-to‘g‘ri yetkazib, ortiqcha bosim hosil qiladi va tutun kirishini oldini oladi. Shuningdek, ventilyator chiqindi havoni olib chiqish uchun shamollatish tizimida, binolar tomida o‘rnatib ishlatilishi mumkin.

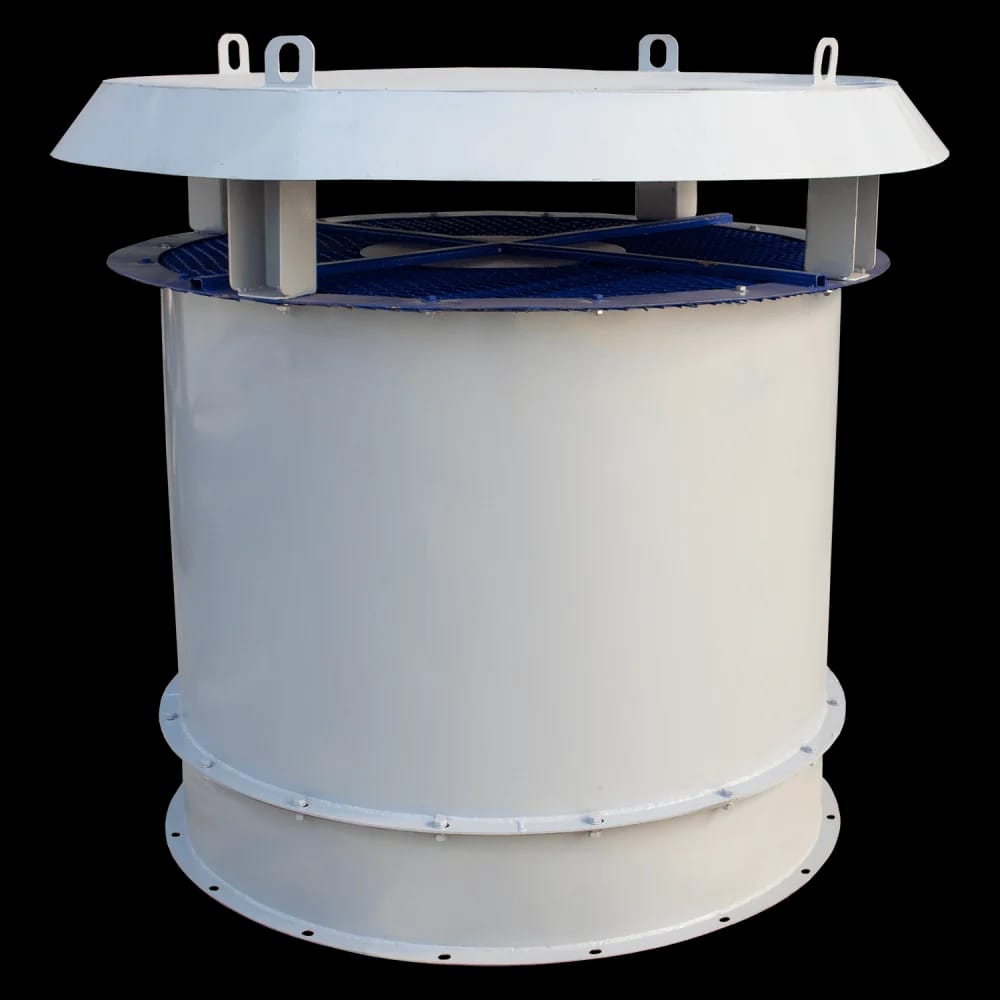

Ventilyator VKOP

Name: Ventilyator VKOP
Brand: Jihozvent
SKU: 64

Sotuvchi:Jihozvent

Birinchi bo'lib baholang

Modellar

5 ta model

Turi (SAP):

Turini tanlang

Narxini bilish

Savatga qo'shing va KP oling — narxni sotuvchi 1 ish kuni ichida beradi.

Narxini Jihozvent sotuvchisi aytib beradi — do'konga yozing.

Do'konga yozish

Yuk tashish va bojxonaMahsulot narxiga bojxona va yetkazib berish kiritilmagan

To'lov — bevosita sotuvchigaBank o'tkazmasi, karta, to'lov ilovasi yoki naqd — sotuvchi bilan kelishiladi

SotuvchiJihozvent Narxini Jihozvent sotuvchisi aytib beradi — do'konga yozing.

Do'konga yozish

Вентиляторы ВКОП представлены 8 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет цилиндрический корпус в виде обечайки с площадкой для крепления электродвигателя и рабочее колесо с 3-мя, 4-мя, 6-ью или 12-ью профилированными лопатками, изготовленные из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Опционально вентилятор может быть изготовлен в комплекте с монтажным стаканом и поддоном сбора конденсата. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.

Модель	Количество лопастей	Комплектация электродвигателями		Пределы параметров в рабочей зоне
Модель	Количество лопастей	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па
ВКОП-5	3/4/6/12	0,18-5,5	1000/1500/3000	1120-4500/9400-15690	65-25/830-287
ВКОП-6,3	3/4/6/12	0,37-2,2	1000/1500	2200-9100/5020-15100	103-39/407-105
ВКОП-8	3/4/6/12	0,55-11,0	750/1000/1500	3600-14500/10700-32100	102-38/707-183
ВКОП-10	3/4/6/12	1,5-7,5	750/1000	7060-28400/13900-41800	159-60/491-127
ВКОП-12,5	3/4/6/12	4,0-22,0	750/1000	23600-55500/37000-82800	209-94/720-204

Модельный ряд и краткие технические характеристики.

Направление потока воздуха.

Количество лопастей колеса.

Индекс	Назначение и материалы
О	Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь
К	Коррозионностойкое исполнение, материал – нержавеющая сталь
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК	Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВА	Взрывозащищенное исполнение, материал – алюминиевые сплавы

Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.

Пример обозначения:

ВКОП-8/4-О-ПП-1,5/1000-БПД-МС-У1

♦ ВКОП - Типовое обозначение

♦ 8 - Типоразмер рабочего колеса, дм

♦ 4 - Количество лопастей колеса

♦ О - Назначение

♦ ПП - Противодымного подпора

♦ 1,5/1000 - Электродвигатель кВт/об.мин.

♦ БПД - Наличие поддона

♦ МС - Наличие монтажного стакана

♦ У1 - Климатическое исполнение по ГОСТ 115150

Технические характеристики

Модель	Количество лопастей	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более
Модель	Количество лопастей	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более
ВКОП-5	3	0,18	1000	1120-4500	65-25
ВКОП-5	3	0,25	1000	1120-4500	65-25
ВКОП-5	3	0,37	1500	1700-6900	148-56
ВКОП-5	3	2,2	3000	8300-13600	415-222
ВКОП-5	3	3,0	3000	3390-13600	586-222
ВКОП-5	4	0,18	1000	1230-4820	81-25
ВКОП-5	4	0,25	1000	1230-4820	81-25
ВКОП-5	4	0,37	1500	3200-7300	145-58
ВКОП-5	4	0,55	1500	1860-7300	186-58
ВКОП-5	4	3,0	3000	6990-14760	577-235
ВКОП-5	4	4,0	3000	3760-14760	760-235
ВКОП-5	6	0,18	1000	1680-5180	91-29
ВКОП-5	6	0,25	1000	1680-5180	91-29
ВКОП-5	6	0,55	1500	2550-7850	210-66
ВКОП-5	6	0,75	1500	2550-7850	210-66
ВКОП-5	6	4,0	3000	7950-15980	692-272
ВКОП-5	6	5,5	3000	5180-15980	867-272
ВКОП-5	12	0,18	1000	3140-5060	83-30
ВКОП-5	12	0,25	1000	1680-5060	115-30
ВКОП-5	12	0,75	1500	2550-7670	265-68
ВКОП-5	12	1,1	1500	2550-7670	265-68
ВКОП-5	12	1,5	1500	2550-7670	265-68
ВКОП-5	12	5,5	3000	9400-15690	830-287

Аэродинамические характеристики


ВКОП-5/3	ВКОП-5/4	ВКОП-5/6	ВКОП-5/12

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
80	82	83	84	80	75	65	57	88

Частота вращения, 1000 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
88	90	91	92	88	83	73	65	96

Частота вращения, 1500 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
96	98	99	100	96	91	81	73	104

Частота вращения, 3000 об/мин.

Технические характеристики

Модель	Количество лопастей	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более
Модель	Количество лопастей	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более
ВКОП-6,3	3	0,37	1000	2200-9100	103-39
ВКОП-6,3	3	1,1	1500	3400-13800	238-90
ВКОП-6,3	3	1,5	1500	3400-13800	238-90
ВКОП-6,3	4	0,37	1000	2880-9640	122-40
ВКОП-6,3	4	0,55	1000	2460-9640	129-40
ВКОП-6,3	4	1,1	1500	9890-14720	185-93
ВКОП-6,3	4	1,5	1500	3750-14720	300-93
ВКОП-6,3	6	0,55	1000	3360-10360	144-45
ВКОП-6,3	6	1,5	1500	7100-15460	270-101
ВКОП-6,3	6	2,2	1500	5010-15460	322-101
ВКОП-6,3	12	0,55	1000	6670-10120	123-47
ВКОП-6,3	12	0,75	1000	3360-10120	183-47
ВКОП-6,3	12	2,2	1500	5020-15100	407-105

Аэродинамические характеристики


ВКОП-6,3/3	ВКОП-6,3/4	ВКОП-6,3/6	ВКОП-6,3/12

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
85	87	88	89	85	81	70	65	93

Частота вращения, 1000 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
95	97	98	99	95	91	81	76	102

Частота вращения, 1500 об/мин.

Технические характеристики

Модель	Количество лопастей	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более
Модель	Количество лопастей	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более
ВКОП-8	3	0,55	750	3600-14500	102-38
ВКОП-8	3	0,75	1000	16400-18500	83-62
ВКОП-8	3	1,1	1000	4600-18500	165-62
ВКОП-8	3	3,0	1500	15600-28400	292-146
ВКОП-8	3	4,0	1500	7100-28400	387-146
ВКОП-8	4	0,55	750	6430-15490	103-39
ВКОП-8	4	0,75	750	3950-15490	127-39
ВКОП-8	4	1,1	1000	9340-19730	157-64
ВКОП-8	4	1,5	1000	5030-19730	207-64
ВКОП-8	4	4,0	1500	14400-30450	374-152
ВКОП-8	4	5,5	1500	7760-30450	493-152
ВКОП-8	6	0,75	750	6700-16650	130-45
ВКОП-8	6	1,1	750	5400-16650	143-45
ВКОП-8	6	1,5	1000	10400-21400	193-75
ВКОП-8	6	2,2	1000	6950-21400	238-75
ВКОП-8	6	5,5	1500	16500-33200	455-179
ВКОП-8	6	7,5	1500	10800-33200	570-179
ВКОП-8	12	1,1	750	5400-16260	182-47
ВКОП-8	12	2,2	1000	6960-20900	302-78
ВКОП-8	12	7,5	1500	15100-32100	630-183
ВКОП-8	12	11,0	1500	10700-32100	707-183

Аэродинамические характеристики


ВКОП-8/3	ВКОП-8/4	ВКОП-8/6	ВКОП-8/12

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
81	83	94	85	81	76	66	61	90

Частота вращения, 750 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
89	91	92	93	89	84	74	69	98

Частота вращения, 1000 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
99	101	102	103	99	94	84	79	108

Частота вращения, 1500 об/мин.

Технические характеристики

Модель	Количество лопастей	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более
Модель	Количество лопастей	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более
ВКОП-10	3	1,5	750	7060-28400	159-60
ВКОП-10	3	3,0	1000	12700-37000	243-102
ВКОП-10	4	2,2	750	7710-30250	200-62
ВКОП-10	4	4,0	1000	12100-39580	315-105
ВКОП-10	4	5,5	1000	10100-39580	341-105
ВКОП-10	6	2,2	750	14700-32500	190-70
ВКОП-10	6	3,0	750	10550-32500	224-70
ВКОП-10	6	5,5	1000	13800-42500	384-120
ВКОП-10	12	3,0	750	14900-31800	253-73
ВКОП-10	12	4,0	750	10600-31800	284-73
ВКОП-10	12	7,5	1000	13900-41800	491-127

Аэродинамические характеристики


ВКОП-10/3	ВКОП-10/4	ВКОП-10/6	ВКОП-10/12

Акустические характеристики

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
89	91	92	93	89	84	74	69	98

Частота вращения, 750 об/мин.

Значение Lpi в октавных полосах f, Гц								Lpa, дБА
63	125	250	500	1000	2000	4000	8000	Lpa, дБА
96	98	99	100	96	91	81	76	106

Частота вращения, 1000 об/мин.

Технические характеристики

Модель	Количество лопастей	Электродвигатель		Производительность, м3/ч	Полное давление, Па	Масса, кг не более
Модель	Количество лопастей	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Полное давление, Па	Масса, кг не более
ВКОП-12,5	3	4,0	750	23600-55500	209-94
ВКОП-12,5	3	5,5	750	13800-55500	248-94
ВКОП-12,5	3	11,0	1000	18400-74100	442-167
ВКОП-12,5	4	5,5	750	18000-59090	290-96
ВКОП-12,5	4	11,0	1000	46000-78820	373-170
ВКОП-12,5	4	15,0	1000	20000-78820	550-170
ВКОП-12,5	6	7,5	750	20600-63500	350-110
ВКОП-12,5	6	15,0	1000	43200-84400	481-194
ВКОП-12,5	6	18,5	1000	27400-84400	618-194
ВКОП-12,5	12	11,0	750	20600-62000	443-115
ВКОП-12,5	12	22,0	1000	37000-82800	720-204
