Tavsif

VKPP to'g'ri burchakli kanalli ventilyatorlar kanallarni shamollatish tizimlarining bir qismi sifatida ishlashga mo'ljallangan bo'lib, kanallar bo'ylab havo yoki chiqindi oqimini hosil qilish uchun ishlatiladi. Rux bilan qoplangan korpusda joylashgan ushbu turdagi kanalli ventilyatorlar to'g'ridan-to'g'ri havo o'tkazgich qismiga o'rnatiladi va ko'p joy egallamaydi. Analoglari: WNP, VL, VRPP.

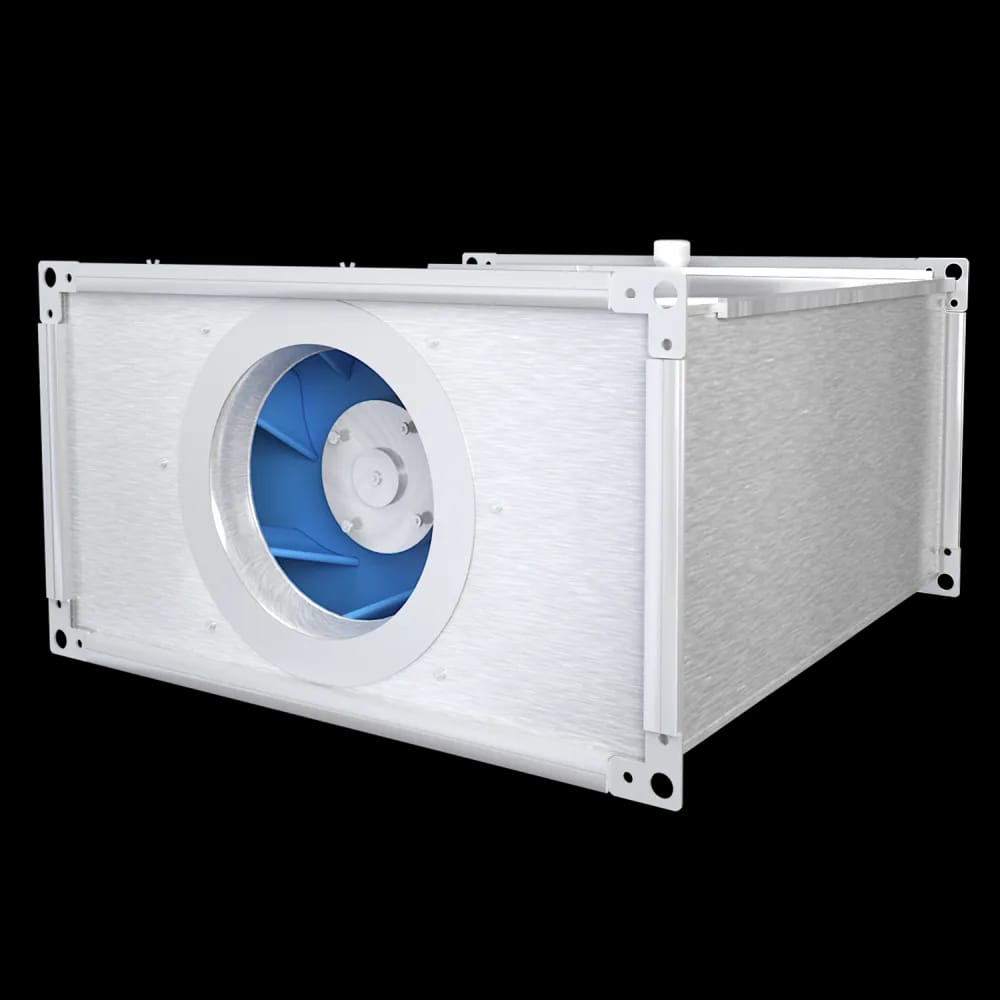

Kanalli ventilyator VKPP

Name: Kanalli ventilyator VKPP
Brand: Jihozvent
SKU: 29
Availability: InStock

Sotuvchi:Jihozvent

Birinchi bo'lib baholang

Modellar

9 ta model

Turi (SAP):

Turini tanlang

Bu modelda 2 ta tur bor — narxi turiga qarab farq qiladi

2 736 000 so'm

Yuk tashish va bojxonaMahsulot narxiga bojxona va yetkazib berish kiritilmagan

To'lov — bevosita sotuvchigaBank o'tkazmasi, karta, to'lov ilovasi yoki naqd — sotuvchi bilan kelishiladi

SotuvchiJihozvent Savolingiz bormi? Sotuvchi bilan to'g'ridan-to'g'ri bog'laning.

Do'konga yozish

Канальные радиальные вентиляторы ВКПП предназначены для перемещения воздуха и невзрывоопасных газовых смесей в системах вентиляции и кондиционирования. Серия представлена 9 типоразмерами, каждый из которых имеет несколько модификаций, что позволяет подобрать оптимальное решение под конкретные задачи. Корпус выполнен из оцинкованной стали со съёмной крышкой для удобства обслуживания. Рабочее колесо из прочного полиамида, армированного стекловолокном, установлено непосредственно на вал электродвигателя.

Вентиляторы оснащены асинхронными трёхфазными двигателями с короткозамкнутым ротором (класс защиты IP54), расположенными в воздушном потоке для эффективного охлаждения. Встроенные термоконтакты обеспечивают надёжную защиту от перегрева и перегрузки, а производительность регулируется изменением частоты вращения с помощью частотных преобразователей. Рабочий диапазон температур перемещаемого воздуха составляет от -40°C до +40°C.

Монтаж возможен в любом положении непосредственно в сеть воздуховодов, а для снижения вибрации рекомендуется использовать гибкие вставки до и после вентилятора.

Пример обозначения:

ВКПП 50х30-2D22

♦ ВКПП - Типовое обозначение

♦ 50х30 - Типоразмер АхВ, см

♦ 2 - Число полюсов электродвигателя

♦ D - Электродвигатель (D-трёхфазный)

♦ 22 - Диаметр рабочего колеса, см

ВКПП 60х30-2D25
Напряжение	В	3~220/3~380
Потребляемая мощность	кВт	0,75
Ток	А	3,17/1,83
Максимальный расход воздуха	м³/ч	2350
Максимальное давление	Па	640
Частота вращения	об/мин	2780

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	77	43,2	54,8	63,4	68	72,3	72,1	68,3	62,2
Шум на всасывании	80	46	58,1	66,5	71	75,2	75,2	71,1	64,9
Шум через корпус	70,5	36,5	48,6	60	60	66,2	64,2	63,1	55,9

Условия испытаний: Рп=550 Па

ВКПП 60х30-2D28
Напряжение	В	3~220/3~380
Потребляемая мощность	кВт	1,1
Ток	А	4,26/2,46
Максимальный расход воздуха	м³/ч	3400
Максимальное давление	Па	780
Частота вращения	об/мин	2840

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	79,9	49,1	60,8	69,6	71,9	73,9	75,2	70,2	66,1
Шум на всасывании	83,1	52,2	64,1	72,5	75,1	77,1	78,5	73	69,1
Шум через корпус	72,6	42,7	53,6	65	63,1	67,1	66,5	64	59,1

Условия испытаний: Рп=640 Па

ВКПП 60х35-2D28
Напряжение	В	3~220/3~380
Потребляемая мощность	кВт	1,1
Ток	А	4,26/2,46
Максимальный расход воздуха	м³/ч	3400
Максимальное давление	Па	800
Частота вращения	об/мин	2840

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	78,9	48,2	60,1	68,6	70,8	73	74,2	69,1	64,9
Шум на всасывании	82	51,1	62,9	71,6	74,1	76,3	77,2	72,2	68
Шум через корпус	71,7	41,6	52,4	64,1	62,1	66,3	65,2	63,2	58

Условия испытаний: Рп=640 Па

ВКПП 60х35-2D31
Напряжение	В	3~220/3~380
Потребляемая мощность	кВт	1,5
Ток	А	5,75/3,32
Максимальный расход воздуха	м³/ч	4700
Максимальное давление	Па	1060
Частота вращения	об/мин	2840

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	83,5	54	65	70,6	76	77,1	79,6	73,2	68,9
Шум на всасывании	86,5	57,3	68,1	73,5	79	80,1	82,5	76,1	72,3
Шум через корпус	75,8	47,8	57,6	66	67	70,1	70,5	67,1	62,3

Условия испытаний: Рп=840 Па

ВКПП 70х40-2DM31
Напряжение	В	3~220/3~380
Потребляемая мощность	кВт	1,5
Ток	А	5,75/3,32
Максимальный расход воздуха	м³/ч	4800
Максимальное давление	Па	1060
Частота вращения	об/мин	2840

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	82,4	53,1	63,9	69,7	74,9	76	78,3	72,1	68,2
Шум на всасывании	85,4	56,2	67,1	72,4	77,8	79,1	81,4	75,1	71,2
Шум через корпус	74,7	46,7	56,6	64,9	65,8	69,1	69,4	66,1	61,2

Условия испытаний: Рп=840 Па

ВКПП 70х40-2D31
Напряжение	В	3~220/3~380
Потребляемая мощность	кВт	2,2
Ток	А	8,01/4,63
Максимальный расход воздуха	м³/ч	4800 (5700)
Максимальное давление	Па	1060 (1500)
Частота вращения	об/мин	2840 (3420)

1 — характеристика на номинальных оборотах без использо- вания частотного регулятора (n nom=2840 мин-1)
2 — характеристика на максимальных оборотах при использовании частотного регулятора (n max=3420 мин-1) Заштрихованная область — область характеристик при использовании частотного регулятора (n nom < n < n max)

Для характеристики 1:

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	82,5	53,3	64,1	69,8	74,8	76,3	78,3	72,3	68,1
Шум на всасывании	85,5	56,1	67,3	72,5	77,9	79,2	81,5	75,1	70,9
Шум через корпус	74,8	46,6	56,8	65	65,9	69,2	69,5	66,1	60,9

Условия испытаний: Рп=840 Па

Для характеристики 2:

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	87,2	57,9	69	74,4	79,6	80,8	83,1	76,8	72,9
Шум на всасывании	90,5	61,4	72	77,6	83,3	84,2	86,3	80,4	76,3
Шум через корпус	79,8	51,9	61,5	70,1	71,3	74,2	74,3	71,4	66,3

Условия испытаний: Рп=1300 Па

ВКПП 70х40-2D35
Напряжение	В	3~220/3~380
Потребляемая мощность	кВт	3,0
Ток	А	10,5/6,1
Максимальный расход воздуха	м³/ч	6800
Максимальное давление	Па	1350
Частота вращения	об/мин	2860

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	87	56,6	64,3	72	78,4	79,5	83,8	78,6	72,2
Шум на всасывании	89,9	59,3	67,4	74,7	81,4	82,4	86,7	81,3	75,6
Шум через корпус	78,1	49,8	55,9	66,2	68,4	71,4	73,7	71,3	64,6

Условия испытаний: Рп=1145 Па

ВКПП 80х50-2D35
Напряжение	В	3~220/3~380
Потребляемая мощность	кВт	3,0
Ток	А	10,5/6,1
Максимальный расход воздуха	м³/ч	7400
Максимальное давление	Па	1350
Частота вращения	об/мин	2860

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	86,1	55,4	63,3	71,1	77,2	78,7	82,9	77,3	71,3
Шум на всасывании	88,9	58,7	66,5	73,8	80,3	81,6	85,5	80,4	74,3
Шум через корпус	77,1	49,2	55	65,3	67,3	70,6	72,5	70,4	63,3

Условия испытаний: Рп=1145 Па

ВКПП 80х50-4D40
Напряжение	В	3~220/3~380
Потребляемая мощность	кВт	3,0
Ток	А	11,1/6,39
Максимальный расход воздуха	м³/ч	4600 (8400)
Максимальное давление	Па	450 (1400)
Частота вращения	об/мин	1410 (2490)

1 — характеристика на номинальных оборотах без использования частотного регулятора (n nom=1410 мин-1)
2 — характеристика на максимальных оборотах при использовании частотного регулятора (n max=2489 мин-1), Заштрихованная область — область характеристик при использовании частотного регулятора (n nom < n < n max)

Для характеристики 1:

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	73	49	51,1	60,5	63,9	69,1	66,5	64,4	58,2
Шум на всасывании	76	52	53,9	63,5	67,2	72,1	69,4	67,4	61,1
Шум через корпус	65,3	42,5	42,9	55,5	54,7	61,6	56,9	57,9	50,6

Условия испытаний: Рп=350 Па

Для характеристики 2:

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	86,1	60,5	62,3	72,9	76	81,5	81,7	76,2	71,4
Шум на всасывании	88,9	63,3	65,2	75,5	79,1	84,1	84,5	79,1	74,3
Шум через корпус	76,9	53,8	53,2	66,5	65,6	72,6	71	68,6	62,8

Условия испытаний: Рп=1100 Па

ВКПП 90х50-2D35
Напряжение	В	3~220/3~380
Потребляемая мощность	кВт	3,0
Ток	А	10,5/6,1
Максимальный расход воздуха	м³/ч	7500
Максимальное давление	Па	1350
Частота вращения	об/мин	2860

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	86	60,3	62,1	72,9	76,3	81,1	81,6	76,5	71,3
Шум на всасывании	89,1	63,5	65,4	75,8	79,1	84,5	84,7	79,2	74,4
Шум через корпус	76,6	54	52,9	66,3	65,1	72,5	70,7	68,2	62,4

Условия испытаний: Рп=1145 Па

ВКПП 90х50-2D40
Напряжение	В	3~380/3~660
Потребляемая мощность	кВт	5,5
Ток	А	10,53/6,08
Максимальный расход воздуха	м³/ч	9800
Максимальное давление	Па	1680
Частота вращения	об/мин	2890

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	90,9	67,1	69,2	78,7	81,9	87	84,5	82,3	76
Шум на всасывании	94	70	71,9	81,5	85,1	90,4	87,4	85	79,2
Шум через корпус	80,8	60,5	58,4	71	70,1	77,4	72,4	73	66,2

Условия испытаний: Рп=1450 Па

ВКПП 90х50-4D40
Напряжение	В	3~220/3~380
Потребляемая мощность	кВт	3,0
Ток	А	11,1/6,39
Максимальный расход воздуха	м³/ч	4600 (8300)
Максимальное давление	Па	450 (1400)
Частота вращения	об/мин	1410 (2510)

Для характеристики 1:

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	73,1	49	51	60,6	64,1	69,3	66,6	64,1	58,1
Шум на всасывании	76	52,1	53,9	63,5	66,9	72,3	69,3	67,3	60,9
Шум через корпус	65,3	42,6	42,9	55,5	54,4	61,8	56,8	57,8	50,4

Условия испытаний: Рп=350 Па

Для характеристики 2:

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	86	60,3	62,1	72,9	76,3	81,1	81,6	76,5	71,3
Шум на всасывании	89,1	63,5	65,4	75,8	79,1	84,5	84,7	79,2	74,4
Шум через корпус	76,9	54	52,9	66,3	65,1	72,5	70,7	68,2	62,4

Условия испытаний: Рп=1130 Па

ВКПП 40х20-2D18
Напряжение	В	3~220/3~380
Потребляемая мощность	кВт	0,25
Ток	А	1,23/0,71
Максимальный расход воздуха	м³/ч	680
Максимальное давление	Па	320
Частота вращения	об/мин	2720

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	66,0	38,7	50,6	54,9	62,4	59,8	57,8	52,8	46,7
Шум на всасывании	69,0	41,8	53,4	57,9	65,3	62,9	61	55,7	49,6
Шум через корпус	60,3	32,3	44,9	52,4	55,3	54,9	51	48,7	41,6

Условия испытаний: Рп=260 Па

ВКПП 100х50-2D40
Напряжение	В	3~380/3~660
Потребляемая мощность	кВт	5,5
Ток	А	10,53/6,08
Максимальный расход воздуха	м³/ч	9800
Максимальное давление	Па	1680
Частота вращения	об/мин	2890

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	90,9	67,2	68,9	78,4	82	87,2	84,2	82	75,9
Шум на всасывании	94	70,1	72,3	81,6	85	90,3	87,5	85,2	79
Шум через корпус	80,8	60,6	58,8	71,1	70	77,3	72,5	73,2	66

Условия испытаний: Рп=1450 Па

ВКПП 100х50-4D45
Напряжение	В	3~380/3~660
Потребляемая мощность	кВт	4,0
Ток	А	8,36/4,85
Максимальный расход воздуха	м³/ч	7500 (11500)
Максимальное давление	Па	500 (1400)
Частота вращения	об/мин	1435 (2230)

1 — характеристика на номинальных оборотах без использования частотного регулятора (n nom=1435 мин-1)
2 — характеристика на максимальных оборотах при использовании частотного регулятора (n max=2229 мин-1), Заштрихованная область — область характеристик при использовании частотного регулятора (n nom < n < n max)

Для характеристики 1:

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	78,5	47,7	55,6	67,2	69,7	73,8	73,1	69	64,6
Шум на всасывании	81,5	51	58,9	70,3	72,6	77	75,9	72	67,6
Шум через корпус	69,7	41,5	46,9	61,3	59,1	65,5	62,4	61,5	56,1

Условия испытаний: Рп=480 Па

Для характеристики 2:

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	88,6	57,3	63	76,8	79,1	83,4	84,6	78	73,9
Шум на всасывании	91,5	60,1	66,3	79,8	81,8	86,1	87,4	81,3	77,2
Шум через корпус	79,5	50,6	54,3	70,8	59,1	74,6	73,9	70,8	65,7

Условия испытаний: Рп=1160 Па

ВКПП 50х30-2D22
Напряжение	В	3~220/3~380
Потребляемая мощность	кВт	0,55
Ток	А	2,31/1,34
Максимальный расход воздуха	м³/ч	1680
Максимальное давление	Па	540
Частота вращения	об/мин	2740

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	72	43,4	55,3	58,7	66,3	64,4	66,3	64,1	59,1
Шум на всасывании	75	46,3	58,3	61,6	69,2	67,2	69,4	67,2	62,3
Шум через корпус	66,4	36,8	49,8	56,1	59,2	59,2	59,4	60,2	54,3

Условия испытаний: Рп=400 Па

ВКПП 50х30-2D25
Напряжение	В	3~220/3~380
Потребляемая мощность	кВт	0,75
Ток	А	3,17/1,83
Максимальный расход воздуха	м³/ч	2300
Максимальное давление	Па	630
Частота вращения	об/мин	2780

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	78	44,1	56,1	64,6	68,8	73,2	73,3	69,1	63
Шум на всасывании	80,9	46,9	58,8	67,6	71,8	76,1	76,1	72	66,2
Шум через корпус	71,5	37,4	49,3	61,1	60,8	67,1	65,1	64	57,2

Условия испытаний: Рп=550 Па

ВКПП 50х25-2D20
Напряжение	В	3~220/3~380
Потребляемая мощность	кВт	0,25
Ток	А	1,23/0,71
Максимальный расход воздуха	м³/ч	1150
Максимальное давление	Па	410
Частота вращения	об/мин	2720

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	68,1	40,6	52,8	57,3	64,6	61,8	59,9	54,9	48,8
Шум на всасывании	71,0	43,6	55,7	60,1	67,6	64,6	62,7	57,9	51,7
Шум через корпус	62,3	34,1	47,2	54,6	57,6	56,6	52,7	50,9	43,7

Условия испытаний: Рп=310 Па

ВКПП 50х25-2D22
Напряжение	В	3~220/3~380
Потребляемая мощность	кВт	0,55
Ток	А	2,31/1,34
Максимальный расход воздуха	м³/ч	1600
Максимальное давление	Па	530
Частота вращения	об/мин	2740

Режим работы, Па	Уровень звука L, дБА	Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц
Режим работы, Па	Уровень звука L, дБА	63	125	250	500	1000	2000	4000	8000
Шум на всасывании	72,8	44,2	56,1	59,5	66,9	65,2	67,3	65,2	60,2
Шум на всасывании	76,0	47,5	59	62,9	70,2	68,2	70,4	68,2	63,2
Шум через корпус	67,4	38	50,5	57,4	60,2	60,2	60,4	61,2	55,2

Условия испытаний: Рп=400 Па

ВКПП 60х30

ВКПП 60х35

ВКПП 70х40

ВКПП 80х50

ВКПП 90х50

ВКПП 40х20

ВКПП 100х50

ВКПП 50х30-2D22

ВКПП 50х25

Модель	Размеры, мм								Масса, кг
Модель	A	A1	A2	B	B1	B2	L	d	Масса, кг
ВКПП 40х20-2D18	400	424	440	200	224	240	385	9	13,5
ВКПП 50х25-2D20	500	524	540	250	274	290	416	9	16,7
ВКПП 50х25-2D22	500	524	540	250	274	290	416	9	18,6
ВКПП 50х30-2D22	500	524	540	300	324	340	458	9	19,6
ВКПП 50х30-2D25	500	524	540	300	324	340	458	9	23,9
ВКПП 60х30-2D25	600	624	640	300	324	340	498	9	25,4
ВКПП 60х30-2D28	600	624	640	300	324	340	498	9	26,3
ВКПП 60х35-2D28	600	624	640	350	374	390	498	9	27,3
ВКПП 60х35-2D31	600	624	640	350	374	390	498	9	38,7
ВКПП 70х40-2DM31	700	730	760	400	430	460	600	11	49,3
ВКПП 70х40-2D31	700	730	760	400	430	460	600	11	51,3
ВКПП 70х40-2D35	700	730	760	400	430	460	600	11	61
ВКПП 80х50-2D35	800	830	760	500	530	560	635	11	67,7
ВКПП 80х50-2D40	800	830	760	500	530	560	635	11	67,8
ВКПП 90х50-2D35	900	930	760	500	530	560	650	11	71,1
ВКПП 90х50-2D40	900	930	760	500	530	560	650	11	84
ВКПП 90х50-4D40	900	930	760	500	530	560	650	11	79,8
ВКПП 100х50-2D40	1000	1030	760	500	530	560	670	11	88,8
ВКПП 100х50-4D45	1000	1030	760	500	530	560	670	11	90,1
