Tavsif

Bimetallik qanotli trubkalari bo'lgan suv issiqlik almashtirgichlari jamoat, kommunal va sanoat binolarida konditsionerlik, ventilyatsiya va isitish tizimlarida havoning zaruriy parametrlarini ta'minlash va isitish uchun mo'ljallangan.

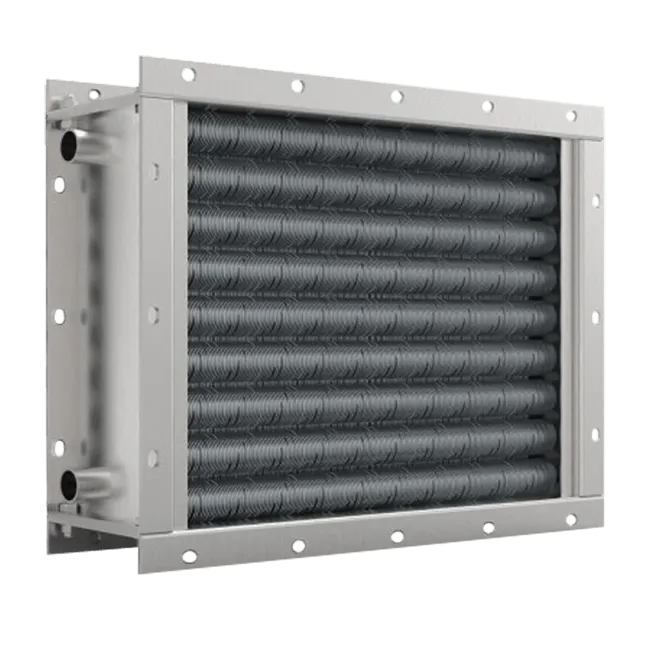

Issiqlik almashtirgich KSK

Name: Issiqlik almashtirgich KSK
Brand: Jihozvent
SKU: 15

Sotuvchi:Jihozvent

Birinchi bo'lib baholang

Modellar

1 ta model

Turi (SAP):

Turini tanlang

Bu modelda 3 ta tur bor — narxi turiga qarab farq qiladi

Narxini bilish

Savatga qo'shing va KP oling — narxni sotuvchi 1 ish kuni ichida beradi.

Narxini Jihozvent sotuvchisi aytib beradi — do'konga yozing.

Do'konga yozish

Yuk tashish va bojxonaMahsulot narxiga bojxona va yetkazib berish kiritilmagan

To'lov — bevosita sotuvchigaBank o'tkazmasi, karta, to'lov ilovasi yoki naqd — sotuvchi bilan kelishiladi

SotuvchiJihozvent Narxini Jihozvent sotuvchisi aytib beradi — do'konga yozing.

Do'konga yozish

Теплообменники КСК в стандартном заводском исполнении изготавливаются в 12 типоразмерах. В каждом типоразмере доступны модификации по количеству рядов от 2х до 4х оребренных трубок по ходу движения воздуха, что увеличивает функциональные возможности линейки данного оборудования. Теплообменники предназначены для эксплуатации при максимальном рабочем давлении 1,2 МПа и максимальной рабочей температуре теплоносителя 180°C. В качестве теплоносителя рекомендуется использовать воду и незамерзающие смеси. Конструктивно воздухонагреватель представляет собой жёсткий сварной металлический корпус с замкнутой гидравлической системой. Корпус изготовлен из углеродистой стали. Поверхность теплообмена изготовлена из стальных труб с алюминиевым оребрением. Трубки объединены в группы, концы которых приварены в коллектор с разделительными сегментами, через которые осуществляется вход и выход теплоносителя. Стандартное исполнение моделей делятся на четырёх и шести ходовые. Для соединения с внешней системой на коллекторах имеются специальные патрубки, обеспечивающие сварное, резьбовое или фланцевое соединение. Теплопроизводительность нагревателей рекомендуется регулировать с помощью управляющего блока и смесительного узла. По специальному заказу теплообменник может быть изготовлен не стандартного типоразмера.


2 ряда оребренных трубок по ходу движения воздуха

3 ряда оребренных трубок по ходу движения воздуха

4 ряда оребренных трубок по ходу движения воздуха

Пример обозначения: КСК 113-3-02-4-1-У1 ♦ КСК - Типовое обозначение ♦ 113 - Конструктивное исполнение ♦ 3 - Рядность ♦ 02 - Типоразмер ♦ 4 - Число ходов теплоносителя ♦ 1 - Соединение патрубков коллектора ♦ У1 - Климатическое исп. по ГОСТ 115150	Индекс	Пример	Обозначение
	КСК	КСК	Типовое обозначение водяного нагревателя
	ABC	113	Конструктивное исполнение: тип трубки, материал трубки, материал оребрения. A. 1 — трубчато-ребристая спирально-накатная поверхность теплообмена; B. 1 — углеродистая сталь C. 3 — алюминиевые сплавы
	Y	3	Число рядов трубок по ходу движения воздуха
	AA	02	Типоразмер теплообменника
	B	4	Число ходов теплоносителя 4 или 6 в зависимости от типоразмера
	C	1	Соединение: 1 — резьба есть; 2 — резьба нет; 3 — фланец
	У1	У1	Климатическое исп. по ГОСТ 115150

Модель	Производительность		Площадь поверхности теплообмена, м2	Число ходов	Число рядов	Объем, л
Модель	по воздуху, м3/час	по теплу, кВт	Площадь поверхности теплообмена, м2	Число ходов	Число рядов	Объем, л
КСК 113-2-01	2000	29	6,7	4	2	2,4
КСК 113-2-02	2500	37	8,2	4	2	2,7
КСК 113-2-03	3150	47	9,8	4	2	2,9
КСК 113-2-04	4000	59	11,3	4	2	3,2
КСК 113-2-05	5000	78	14,4	4	2	3,8
КСК 113-2-06	2500	38	9,0	4	2	3,2
КСК 113-2-07	3150	49	11,1	4	2	3,6
КСК 113-2-08	4000	62	13,2	4	2	3,9
КСК 113-2-09	5000	76	15,3	4	2	4,3
КСК 113-2-10	6300	101	19,5	4	2	5,1
КСК 113-2-11	16000	290	57,1	4	2	13,4
КСК 113-2-12	25000	448	86,2	4	2	20,3
КСК 113-3-01	2000	39	10,2	4	3	3,1
КСК 113-3-02	2500	50	12,5	4	3	3,5
КСК 113-3-03	3150	63	14,9	4	3	4,0
КСК 113-3-04	4000	79	17,3	4	3	4,4
КСК 113-3-05	5000	103	22,1	4	3	5,3
КСК 113-3-06	2500	53	13,7	4/6	3	4,4
КСК 113-3-07	3150	68	16,9	4/6	3	4,7
КСК 113-3-08	4000	86	20,1	4/6	3	5,3
КСК 113-3-09	5000	108	23,3	4/6	3	5,9
КСК 113-3-10	6300	141	29,7	4/6	3	7,1
КСК 113-3-11	16000	373	86,2	4	3	19,0
КСК 113-3-12	25000	576	129,9	4	3	28,6
КСК 113-4-01	2000	45	13,3	4	4	4,2
КСК 113-4-02	2500	58	16,4	4	4	4,7
КСК 113-4-03	3150	73	19,5	4	4	5,3
КСК 113-4-04	4000	92	22,6	4	4	5,8
КСК 113-4-05	5000	120	28,8	4	4	7,0
КСК 113-4-06	2500	61	18,0	4/6	4	5,6
КСК 113-4-07	3150	78	22,2	4/6	4	6,3
КСК 113-4-08	4000	100	26,4	4/6	4	7,1
КСК 113-4-09	5000	124	30,6	4/6	4	7,9
КСК 113-4-10	6300	162	39,0	4/6	4	9,4
КСК 113-4-11	16000	429	114,2	4	4	25,3
КСК 113-4-12	25000	665	172,4	4	4	38,2

КСК

Модель	Размеры, мм								dy	Масса, кг
Модель	A	A1	A2	B	B1	B2	C	L	dy	Масса, кг
КСК 113-2-01	530	578	602	378	426	450	305	650	32	22
КСК 113-2-02	655	703	727	378	426	450	305	775	32	25
КСК 113-2-03	780	828	852	378	426	450	305	900	32	28
КСК 113-2-04	905	953	977	378	426	450	305	1025	32	31
КСК 113-2-05	1155	1203	1227	378	426	450	305	1275	32	36
КСК 113-2-06	530	578	602	503	551	575	430	650	32	27
КСК 113-2-07	655	703	727	503	551	575	430	775	32	30
КСК 113-2-08	780	828	852	503	551	575	430	900	32	35
КСК 113-2-09	905	953	977	503	551	575	430	1025	32	39
КСК 113-2-10	1155	1203	1227	503	551	575	430	1275	32	46
КСК 113-2-11	1655	1703	1727	1003	1051	1075	912	1774	50	120
КСК 113-2-12	1655	1703	1727	1503	1551	1575	1392	1774	50	174
КСК 113-3-01	530	578	602	378	426	450	305	650	32	28
КСК 113-3-02	655	703	727	378	426	450	305	775	32	32
КСК 113-3-03	780	828	852	378	426	450	305	900	32	36
КСК 113-3-04	905	953	977	378	426	450	305	1025	32	41
КСК 113-3-05	1155	1203	1227	378	426	450	305	1275	32	48
КСК 113-3-06	530	578	602	503	551	575	430	650	32	37
КСК 113-3-07	655	703	727	503	551	575	430	775	32	43
КСК 113-3-08	780	828	852	503	551	575	430	900	32	49
КСК 113-3-09	905	953	977	503	551	575	430	1025	32	54
КСК 113-3-10	1155	1203	1227	503	551	575	430	1275	32	65
КСК 113-3-11	1655	1703	1727	1003	1051	1075	912	1774	50	163
КСК 113-3-12	1655	1703	1727	1503	1551	1575	1392	1774	50	242
КСК 113-4-01	530	578	602	378	426	450	305	650	32	34
КСК 113-4-02	655	703	727	378	426	450	305	775	32	38
КСК 113-4-03	780	828	852	378	426	450	305	900	32	44
КСК 113-4-04	905	953	977	378	426	450	305	1025	32	48
КСК 113-4-05	1155	1203	1227	378	426	450	305	1275	32	59
КСК 113-4-06	530	578	602	503	551	575	430	650	32	43
КСК 113-4-07	655	703	727	503	551	575	430	775	32	51
КСК 113-4-08	780	828	852	503	551	575	430	900	32	59
КСК 113-4-09	905	953	977	503	551	575	430	1025	32	65
КСК 113-4-10	1155	1203	1227	503	551	575	430	1275	32	79
КСК 113-4-11	1655	1703	1727	1003	1051	1075	912	1774	50	206
КСК 113-4-12	1655	1703	1727	1503	1551	1575	1392	1774	50	307
